500V दीवार-माउंटेड सक्रिय हार्मोनिक फिल्टर
बिजली की गुणवत्ता में सुधार करने के लिए सबसे अच्छे समाधान की तलाश है? हमारा 500V वॉल-माउंटेड सक्रिय हार्मोनिक फ़िल्टर कुशल प्रदर्शन और विश्वसनीय सुरक्षा प्रदान करता है। डिस्कवर करें कि गेया के अभिनव समाधान आपकी आवश्यकताओं को कैसे पूरा कर सकते हैं। ज़्यादा जानकारी के लिए हमें संपर्क करें!
500V वॉल-माउंटेड एक्टिव हार्मोनिक फ़िल्टर (AHF) तीन-चरण चार-तार (3P4W) 500V पावर सिस्टम के लिए उन्नत हार्मोनिक शमन प्रदान करता है। एक DSP+CPLD डिजिटल कंट्रोल कोर और तीन-स्तरीय टोपोलॉजी का उपयोग करते हुए, यह AHF सटीक हार्मोनिक वर्तमान मुआवजा देता है। इसका मॉड्यूलर डिज़ाइन समानांतर कनेक्शन के माध्यम से स्केलेबल समाधानों के लिए अनुमति देता है, स्थापना और रखरखाव को सरल बनाता है। 500V दीवार पर चढ़कर AHF प्रभावी रूप से 2 से 50 वें क्रम तक हार्मोनिक्स को फ़िल्टर करता है, जिससे 95%तक की फ़िल्टरिंग दर प्राप्त होती है। 100 ए के लिए रेटेड, यह दीवार-माउंटेड इकाई उच्च-वोल्टेज औद्योगिक अनुप्रयोगों में विश्वसनीय बिजली की गुणवत्ता सुनिश्चित करती है।
मॉडल विवरण:
| गिदाना | एएचएफ | 0.4 | 50 ए | / | 4 एल | W |
| उद्यम कोड | सक्रिय हार्मोनिक फ़िल्टर | वोल्टेज स्तर 0.5: 500V% 20% |
रेटेड क्षमता （kvar） 100a | 3L: तीन-चरण तीन-तार 4L: तीन-चरण चार-तार |
डब्ल्यू: दीवार-माउंटेड |
विशेषताएँ:
● सभी डिजिटल नियंत्रण कोर, तीन-स्तरीय टोपोलॉजी प्रौद्योगिकी, उन्नत हार्मोनिक डिटेक्शन एल्गोरिथ्म और पीडब्लूएम नियंत्रण रणनीति का उपयोग हार्मोनिक करंट के सटीक मुआवजे को प्राप्त करने के लिए सभी डिजिटल नियंत्रण कोर, तीन-स्तरीय टोपोलॉजी प्रौद्योगिकी, उन्नत हार्मोनिक डिटेक्शन एल्गोरिथ्म और पीडब्लूएम नियंत्रण रणनीति का उपयोग करें।
● मॉड्यूलर डिज़ाइन को अपनाएं, जो कई मॉड्यूल के समानांतर कनेक्शन की सुविधा प्रदान करता है, बहुत कम जगह लेता है और इसे बनाए रखना आसान है।
● स्वतंत्र वायु नलिकाओं और स्वतंत्र गोदामों का संरचनात्मक डिजाइन उपकरण के स्थिर संचालन को सुनिश्चित करता है।
● यह हार्मोनिक्स को 2 से 50 हार्मोनिक्स से हार्मोनिक्स की एक विस्तृत श्रृंखला में फ़िल्टर कर सकता है, और एक ही समय में तीन-चरण असंतुलन की समस्या को हल कर सकता है।
● हार्मोनिक फ़िल्टरिंग दर अधिक है। यदि क्षमता अनुमति देती है, तो हार्मोनिक वर्तमान फ़िल्टरिंग दर 95%तक अधिक हो सकती है। उपकरणों के दीर्घकालिक स्थिर संचालन सुनिश्चित करने के लिए 100% वर्तमान सीमित आउटपुट सेट करें।
आवेदन:
विभिन्न उच्च-वोल्टेज औद्योगिक सेटिंग्स में बिजली की गुणवत्ता बनाए रखने के लिए 500V दीवार-माउंटेड सक्रिय हार्मोनिक फिल्टर महत्वपूर्ण हैं:
● भारी उद्योग:संवेदनशील उपकरणों की रक्षा करना और खनन, तेल और गैस और विनिर्माण जैसे उद्योगों में उच्च-शक्ति मशीनरी के विश्वसनीय संचालन को सुनिश्चित करना।
● अक्षय ऊर्जा एकीकरण:सौर और पवन ऊर्जा जैसे अक्षय ऊर्जा स्रोतों द्वारा पेश किए गए बिजली के उतार -चढ़ाव और हार्मोनिक विकृतियों को चौरसाई करना।
● उच्च-वोल्टेज डेटा सेंटर:500V पर काम करने वाले डेटा केंद्रों में महत्वपूर्ण आईटी बुनियादी ढांचे के लिए स्वच्छ शक्ति प्रदान करना।
● औद्योगिक मोटर ड्राइव:बड़ी मोटर ड्राइव द्वारा उत्पन्न हार्मोनिक विरूपण को कम करना, दक्षता में सुधार और ऊर्जा लागत को कम करना।
500V वॉल-माउंटेड सक्रिय हार्मोनिक फिल्टर उच्च-वोल्टेज अनुप्रयोगों की मांग में बिजली की गुणवत्ता के अनुकूलन के लिए एक मजबूत और कुशल समाधान प्रदान करते हैं।
तकनीकी मापदंड:
| 220V श्रृंखला | 380V श्रृंखला | 500V श्रृंखला | 690V श्रृंखला | ||
| ऊंचाई | <2000 मीटर, 2000 मी से ऊपर, GB/T3859.2 के अनुसार, | ||||
| परिवेश का तापमान | -20 ～+50 ℃ | ||||
| सापेक्षिक आर्द्रता | ≤90%, सतह पर कोई संक्षेपण जब मासिक न्यूनतम तापमान 25 ℃ है | ||||
| प्रदूषण स्तर | स्तर III नीचे | ||||
| ऑपरेटिंग वोल्टेज | AC220V% 20% | AC380V% 20% | AC500V ± 20% | AC690V% 20% | |
| कार्य -आवृत्ति | 50 हर्ट्ज ± 5% | ||||
| मुआवजा चालू | 25 ए | 25/50/75/100/150A | 100 ए | 100 ए | |
| ग्रिड संरचना | एल/एन | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| इकाइयों की संख्या समानांतर में जुड़ा हुआ है | उलझा हुआ | ||||
| समग्र मशीन दक्षता | ≥97% | ||||
| ग्रिड संरचना | 32kHz | 16khz | 12.8kHz | 12.8kHz | |
| मुआवजा सीमा | 2 ～ 50times, एकल मुआवजा दर समायोज्य है | ||||
| समारोह चयन | प्रतिक्रियाशील शक्ति | प्रतिक्रियाशील शक्ति, प्रतिक्रियाशील शक्ति + विषमता | |||
| प्रतिक्रियाशील शक्ति मुआवजा दर | ≥95% | > 92% | |||
| तटस्थ छानना क्षमता | तटस्थ रेखा फ़िल्टरिंग क्षमता चरण फ़िल्टरिंग क्षमता का 3 गुना है | ||||
| पूर्ण प्रतिक्रिया समय | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| शोर | ≤60DB | ≤60DB | ≤65DB | ≤65DB | |
| नियंत्रण पद्धति | 2-वे RS485 इंटरफ़ेस (GPRS/WIFI का समर्थन करता है) | ||||
| सुरक्षा | ओवरलोड, सॉफ्टवेयर/हार्डवेयर ओवरक्रेन्ट, ग्रिड ओवरवॉल्टेज और अंडरवोल्टेज, पावर फेल्योर, ओवरटेम्परेचर, फ्रीक्वेंसी असामान्यता सुरक्षा, आदि। | ओवरलोड, सॉफ्टवेयर/हार्डवेयर ओवरक्रेक्ट, ग्रिड ओवरवॉल्टेज और अंडरवोल्टेज, ग्रिड वोल्टेज असंतुलन, बिजली की विफलता, ओवरटेम्परेचर, आवृत्ति असामान्यता, शॉर्ट सर्किट सुरक्षा, आदि। | |||
| इंस्टॉलेशन तरीका | रैक/दीवार पर चढ़ा हुआ | रैक | |||
| आने वाली रेखा | बैक इनकमिंग （रैक टाइप） （ऊपरी इनकमिंग （वॉल-माउंटेड） | वापस आने वाली रेखा | |||
| सुरक्षा स्तर | IP20 | ||||
विशिष्ट आदर्श:
| मॉडल | ||||
|---|---|---|---|---|

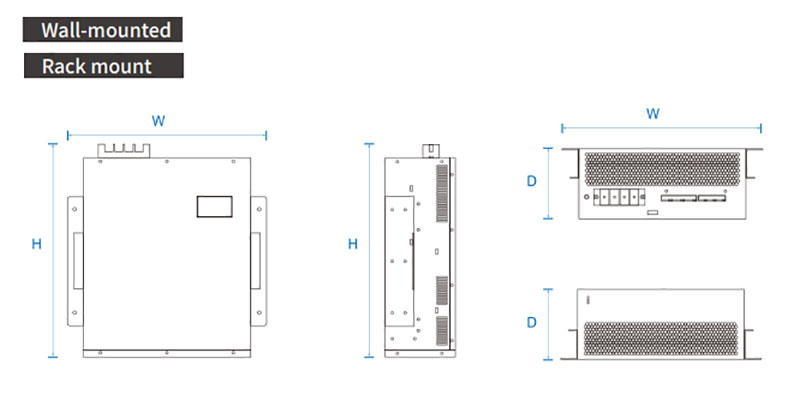

| मॉडल संख्या | रेटेड करंट (ए) | तंत्र वोल्टेज | आयाम (d*w*h) | शीतलन विधि |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 मिमी | मजबूर हवा ठंडा |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 मिमी | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89 मिमी | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190 मिमी | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 मिमी | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 मिमी | |
| GY APF-0.5-100A/4L-R/W | 100 | 500% 20% | 495*675*275 मिमी | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 मिमी | |
