500V कैबिनेट-प्रकार स्टेटिक VAR जनरेटर
चीन में निर्मित 500V कैबिनेट-प्रकार के स्थिर VAR जनरेटर, पावर फैक्टर में सुधार और आपके संचालन में वोल्टेज को स्थिर करने के लिए सही समाधान है। उच्च-प्रदर्शन वातावरण के लिए डिज़ाइन किया गया, यह स्थिर VAR जनरेटर विश्वसनीय बिजली वितरण सुनिश्चित करता है और ऊर्जा दक्षता का अनुकूलन करता है। यदि आप अपने सिस्टम की स्थिरता को बढ़ाने के लिए देख रहे हैं, तो आज एक उद्धरण का अनुरोध करें! हमारी टीम आपकी अनूठी जरूरतों को पूरा करने वाले अनुरूप समाधान प्रदान करने के लिए तैयार है।
500V कैबिनेट-प्रकार स्टेटिक VAR जनरेटर (SVG) 500V तीन-चरण प्रणालियों के लिए गतिशील प्रतिक्रियाशील बिजली मुआवजा प्रदान करता है। यह एक DSP+CPLD डिजिटल कंट्रोल कोर, तीन-स्तरीय टोपोलॉजी और सटीक और उत्तरदायी मुआवजे के लिए उन्नत एल्गोरिदम का उपयोग करता है, 10ms में परिवर्तन लोड करने के लिए प्रतिक्रिया करता है। कैबिनेट संलग्नक औद्योगिक वातावरण की मांग में विश्वसनीय संचालन सुनिश्चित करता है और रखरखाव के लिए आसान पहुंच प्रदान करता है। 500V पर 90kvar की रेटेड क्षमता के साथ, यह प्रभावी रूप से मध्यम-वोल्टेज औद्योगिक अनुप्रयोगों की प्रतिक्रियाशील बिजली मांगों को संबोधित करता है।
मॉडल विवरण:
| गिदाना | एसवीजी | 0.5 | 90k | / | 4 एल | C |
| उद्यम कोड | स्थैतिक संस्करण जनरेटर | वोल्टेज स्तर 0.5: 500V% 20% |
रेटेड क्षमता (KVAR) 90 तिमाही | 3L: तीन-चरण तीन-तार 4L: तीन-चरण चार-तार |
C: केबिंट |
विशेषताएँ:
● प्रतिक्रियाशील शक्ति के गतिशील और सटीक मुआवजे को प्राप्त करने के लिए DSP+CPLD सभी डिजिटल कंट्रोल कोर, तीन-स्तरीय टोपोलॉजी तकनीक, उन्नत प्रतिक्रियाशील पावर डिटेक्शन एल्गोरिथ्म और PWM नियंत्रण रणनीति का उपयोग करें।
● मॉड्यूलर डिज़ाइन को अपनाएं, जो कई मॉड्यूल के समानांतर कनेक्शन की सुविधा प्रदान करता है, छोटी जगह लेता है और इसे बनाए रखना आसान है।
● स्वतंत्र वायु नलिकाओं और स्वतंत्र गोदामों का संरचनात्मक डिजाइन उपकरण के स्थिर संचालन को सुनिश्चित करता है।
● आगमनात्मक प्रतिक्रियाशील शक्ति और कैपेसिटिव रिएक्टिव पावर के लिए पूर्ण-श्रेणी के गतिशील मुआवजे को अंजाम दें, और एक ही समय में तीन-चरण असंतुलित समस्या को हल करें।
● लोड के लिए गतिशील प्रतिक्रिया गति मिलीसेकंड स्तर पर है, जो प्रभाव भार की प्रतिक्रियाशील शक्ति के लिए गतिशील और सटीक मुआवजा प्राप्त कर सकती है।
आवेदन:
500V कैबिनेट-प्रकार स्टेटिक VAR जनरेटर 500V के मध्यम-वोल्टेज स्तर पर मजबूत प्रतिक्रियाशील शक्ति नियंत्रण की आवश्यकता वाले अनुप्रयोगों के लिए अच्छी तरह से अनुकूल हैं:
● मध्यम-वोल्टेज पावर फैक्टर सुधार:500V वितरण प्रणालियों में बिजली कारक में सुधार, ऊर्जा लागत को कम करना और सिस्टम दक्षता में सुधार करना।
● 500V मोटर नियंत्रण और प्रदर्शन:गतिशील और सटीक प्रतिक्रियाशील शक्ति मुआवजा प्रदान करके 500V मोटर्स के प्रदर्शन और दक्षता को बढ़ाना।
● 500V पर अक्षय ऊर्जा एकीकरण:अक्षय ऊर्जा स्रोतों के स्थिर एकीकरण का समर्थन करना, जैसे कि सौर और पवन ऊर्जा, 500V ग्रिड में।
● 500V औद्योगिक प्रक्रिया अनुकूलन:प्रतिक्रियाशील बिजली के उतार -चढ़ाव को प्रबंधित करके 500V औद्योगिक प्रक्रियाओं की स्थिरता और दक्षता में सुधार।
● 500V नेटवर्क में वोल्टेज स्थिरीकरण:500V वितरण नेटवर्क में वोल्टेज स्थिरता बनाए रखना, विशेष रूप से उतार -चढ़ाव भार की उपस्थिति में।
500V कैबिनेट-प्रकार स्टेटिक VAR जनरेटर बिजली की गुणवत्ता के प्रबंधन और मध्यम-वोल्टेज औद्योगिक और नवीकरणीय ऊर्जा अनुप्रयोगों में प्रदर्शन का अनुकूलन करने के लिए एक विश्वसनीय और कुशल समाधान प्रदान करते हैं।
तकनीकी मापदंड:
| 220V श्रृंखला | 380V श्रृंखला | 500V श्रृंखला | 690V श्रृंखला | |||
| ऊंचाई | <2000 मीटर, 2000 मी से ऊपर, GB/T3859.2 के अनुसार, | |||||
| परिवेश का तापमान | -20 ～+50 ℃ | |||||
| सापेक्षिक आर्द्रता | ≤90%, सतह पर कोई संक्षेपण जब मासिक न्यूनतम तापमान 25 ℃ है | |||||
| प्रदूषण स्तर | स्तर III नीचे | |||||
| ऑपरेटिंग वोल्टेज | AC220V% 20% | AC380V% 20% | AC500V ± 20% | AC690V% 20% | ||
| कार्य -आवृत्ति | 50 हर्ट्ज ± 5% | |||||
| रेटेड मुआवजा क्षमता | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| ग्रिड संरचना | एल/एन | 3p3w/3p4w | ||||
| समानांतर में जुड़ी इकाइयों की संख्या | उलझा हुआ | |||||
| समग्र मशीन दक्षता | ≥97% | |||||
| ऑन-ऑफ आवृत्ति | 32kHz | 16khz | 12.8kHz | 12.8kHz | ||
| समारोह चयन | प्रतिक्रियाशील शक्ति | रिएक्टिव पो थे 、 रिएक्टिव पो वेर+असंतुलन | ||||
| प्रतिक्रियाशील बिजली मुआवजा दर | ≥99% | > 95% | ||||
| पूर्ण प्रतिक्रिया समय | <10ms | |||||
| शोर | ≤60DB | ≤60DB | ≤65DB | ≤65DB | ||
| नियंत्रण पद्धति | 2-वे RS485 इंटरफ़ेस (GPRS/WIFI का समर्थन करता है) | |||||
| सुरक्षा | ओवरलोड, सॉफ्टवेयर/हार्डवेयर ओवरक्रेन्ट, ग्रिड ओवरवॉल्टेज और अंडरवोल्टेज, पावर फेल्योर, ओवरटेम्परेचर, फ्रीक्वेंसी असामान्यता सुरक्षा, आदि। | ओवरलोड, सॉफ्टवेयर/हार्डवेयर ओवरक्रेक्ट, ग्रिड ओवरवॉल्टेज और अंडरवॉल्टेज, ग्रिड वोल्टेज असंतुलन, बिजली की विफलता, ओवरटेम्परेचर, फ़्रीक्वेंसी असामान्यता, शॉट सर्किट सुरक्षा, आदि। | ||||
| इंस्टॉलेशन तरीका | रैक/दीवार पर चढ़ा हुआ | रैक | ||||
| आने वाली रेखा | बैक इनकमिंग （रैक टाइप） （ऊपरी इनकमिंग （वॉल-माउंटेड） | वापस आने वाली रेखा | ||||
| सुरक्षा स्तर | IP20 | |||||
विशिष्ट आदर्श:

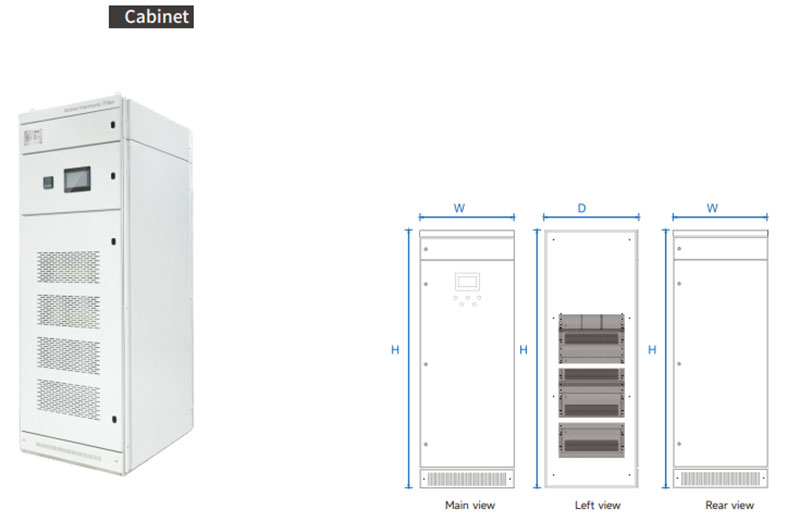

| कैबिनेट युक्ति मॉडल | ||||
|---|---|---|---|---|
| मॉडल संख्या | मुआवजा क्षमता | तंत्र वोल्टेज | आयाम (d*w*h) | शीतलन विधि |
| GY SVG-0.4-200K/4L-C | 200 | 380 ± 20% | 800*1000*2200 मिमी | मजबूर हवा ठंडा |
| GY SVG-0.4-250K/4L-C | 250 | 380 ± 20% | 800*1000*2200 मिमी | |
| GY SVG-0.4-300K/4L-C | 300 | 380 ± 20% | 800*1000*2200 मिमी | |
| GY SVG-0.4-400K/4L-C | 400 | 380 ± 20% | 800*1000*2200 मिमी | |
| GY SVG-0.5-270K/4L-C | 270 | 500% 20% | 800*1000*2200 मिमी | |
| GY SVG-0.69-360K/4L-C | 360 | 690 ± 20% | 800*1000*2200 मिमी | |
हॉट टैग: 500V कैबिनेट-प्रकार स्टेटिक VAR जनरेटर
