500V रैक माउंट सक्रिय हार्मोनिक फिल्टर
एक विश्वसनीय 500V रैक माउंट सक्रिय हार्मोनिक फिल्टर के लिए खोज रहे हैं? गेया थोक कीमतों पर उच्च गुणवत्ता वाले समाधान प्रदान करता है, जो तेजी से पुस्तक वाले उद्योगों की मांगों को पूरा करने के लिए डिज़ाइन किया गया है। हमारे फिल्टर इष्टतम प्रदर्शन और दक्षता सुनिश्चित करते हैं। अधिक जानकारी के लिए अब हमसे संपर्क करें और हमारे कारखाने से सीधे सबसे अच्छा सौदा प्राप्त करें!
500V रैक माउंट एक्टिव हार्मोनिक फ़िल्टर (AHF) 500V () 20%) तीन-चरण चार-तार (3P4W) और तीन-चरण तीन-वायर (3P3W) पावर सिस्टम में हार्मोनिक शमन के लिए एक मजबूत समाधान प्रदान करता है। यह रैक-माउंटेड यूनिट उन्नत डीएसपी+सीपीएलडी डिजिटल नियंत्रण और 50 वें हार्मोनिक तक सटीक हार्मोनिक वर्तमान मुआवजे के लिए तीन-स्तरीय टोपोलॉजी को नियुक्त करता है। इसका मॉड्यूलर डिज़ाइन समानांतर कनेक्शन के माध्यम से स्केलेबिलिटी की सुविधा देता है, जो रखरखाव को सरल बनाते हुए उच्च क्षमता को सक्षम करता है। 100A रेटेड वर्तमान मॉडल उच्च-वोल्टेज अनुप्रयोगों में हार्मोनिक विरूपण को प्रभावी ढंग से संबोधित करता है। मजबूर एयर कूलिंग विश्वसनीय, दीर्घकालिक संचालन सुनिश्चित करता है। 500V रैक माउंट एक्टिव हार्मोनिक फ़िल्टर औद्योगिक वातावरण की मांग के लिए असाधारण बिजली गुणवत्ता प्रबंधन प्रदान करता है।
मॉडल विवरण:
| गिदाना | एएचएफ | 0.5 | 100 ए | / | 4 एल | R |
| उद्यम कोड | सक्रिय हार्मोनिक फ़िल्टर | वोल्टेज स्तर 0.5: 500V% 20% |
रेटेड क्षमता （kvar） 100a | 3L: तीन-चरण तीन-तार 4L: तीन-चरण चार-तार |
आर: रैक माउंट |
विशेषताएँ:
● सभी डिजिटल नियंत्रण कोर, तीन-स्तरीय टोपोलॉजी प्रौद्योगिकी, उन्नत हार्मोनिक डिटेक्शन एल्गोरिथ्म और पीडब्लूएम नियंत्रण रणनीति का उपयोग हार्मोनिक करंट के सटीक मुआवजे को प्राप्त करने के लिए सभी डिजिटल नियंत्रण कोर, तीन-स्तरीय टोपोलॉजी प्रौद्योगिकी, उन्नत हार्मोनिक डिटेक्शन एल्गोरिथ्म और पीडब्लूएम नियंत्रण रणनीति का उपयोग करें।
● मॉड्यूलर डिज़ाइन को अपनाएं, जो कई मॉड्यूल के समानांतर कनेक्शन की सुविधा प्रदान करता है, बहुत कम जगह लेता है और इसे बनाए रखना आसान है।
● स्वतंत्र वायु नलिकाओं और स्वतंत्र गोदामों का संरचनात्मक डिजाइन उपकरण के स्थिर संचालन को सुनिश्चित करता है।
● यह हार्मोनिक्स को हार्मोनिक्स की एक विस्तृत श्रृंखला में 2 से 50 हार्मोनिक्स से फ़िल्टर कर सकता है, और एक ही समय में तीन-चरण असंतुलन की समस्या को हल कर सकता है।
● हार्मोनिक फ़िल्टरिंग दर अधिक है। यदि क्षमता अनुमति देती है, तो हार्मोनिक वर्तमान फ़िल्टरिंग दर 95%तक अधिक हो सकती है। उपकरणों के दीर्घकालिक स्थिर संचालन सुनिश्चित करने के लिए 100% वर्तमान सीमित आउटपुट सेट करें।
आवेदन:
500V रैक माउंट सक्रिय हार्मोनिक फिल्टर विभिन्न उच्च-वोल्टेज अनुप्रयोगों में बिजली की गुणवत्ता और उपकरण विश्वसनीयता बनाए रखने के लिए आवश्यक हैं:
● भारी उद्योग:औद्योगिक सेटिंग्स की मांग में बड़े मोटर्स, वीएफडी और अन्य गैर-रैखिक भारों द्वारा उत्पन्न हार्मोनिक्स को कम करना।
● अक्षय ऊर्जा प्रणाली:उच्च-वोल्टेज ग्रिड से जुड़े सौर और पवन खेतों से बिजली उत्पादन को स्थिर करना।
● तेल और गैस:उच्च-वोल्टेज बिजली वितरण प्रणालियों में महत्वपूर्ण उपकरणों का विश्वसनीय संचालन सुनिश्चित करना।
● खनन संचालन:संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा करना और कठोर वातावरण में बिजली की गुणवत्ता बनाए रखना।
500V रैक माउंट सक्रिय हार्मोनिक फिल्टर उच्च-वोल्टेज पावर सिस्टम के लिए उन्नत हार्मोनिक शमन प्रदान करते हैं, स्थिरता और विश्वसनीयता सुनिश्चित करते हैं।
तकनीकी मापदंड:
| 220V श्रृंखला | 380V श्रृंखला | 500V श्रृंखला | 690V श्रृंखला | ||
| ऊंचाई | <2000 मीटर, 2000 मी से ऊपर, GB/T3859.2 के अनुसार, | ||||
| परिवेश का तापमान | -20 ～+50 ℃ | ||||
| सापेक्षिक आर्द्रता | ≤90%, सतह पर कोई संक्षेपण जब मासिक न्यूनतम तापमान 25 ℃ है | ||||
| प्रदूषण स्तर | स्तर III नीचे | ||||
| ऑपरेटिंग वोल्टेज | AC220V% 20% | AC380V% 20% | AC500V ± 20% | AC690V% 20% | |
| कार्य -आवृत्ति | 50 हर्ट्ज ± 5% | ||||
| मुआवजा चालू | 25 ए | 25/50/75/100/150A | 100 ए | 100 ए | |
| ग्रिड संरचना | एल/एन | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| इकाइयों की संख्या समानांतर में जुड़ा हुआ है |
उलझा हुआ | ||||
| समग्र मशीन दक्षता | ≥97% | ||||
| ग्रिड संरचना | 32kHz | 16khz | 12.8kHz | 12.8kHz | |
| मुआवजा सीमा | 2 ～ 50times, एकल मुआवजा दर समायोज्य है | ||||
| समारोह चयन | प्रतिक्रियाशील शक्ति | प्रतिक्रियाशील शक्ति, प्रतिक्रियाशील शक्ति + विषमता | |||
| प्रतिक्रियाशील शक्ति मुआवजा दर |
≥95% | > 92% | |||
| तटस्थ छानना क्षमता |
तटस्थ रेखा फ़िल्टरिंग क्षमता चरण फ़िल्टरिंग क्षमता का 3 गुना है | ||||
| पूर्ण प्रतिक्रिया समय | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| शोर | ≤60DB | ≤60DB | ≤65DB | ≤65DB | |
| नियंत्रण पद्धति | 2-वे RS485 इंटरफ़ेस (GPRS/WIFI का समर्थन करता है) | ||||
| सुरक्षा | ओवरलोड, सॉफ्टवेयर/हार्डवेयर ओवरक्रेन्ट, ग्रिड ओवरवॉल्टेज और अंडरवोल्टेज, पावर फेल्योर, ओवरटेम्परेचर, फ्रीक्वेंसी असामान्यता सुरक्षा, आदि। | ओवरलोड, सॉफ्टवेयर/हार्डवेयर ओवरक्रेक्ट, ग्रिड ओवरवॉल्टेज और अंडरवोल्टेज, ग्रिड वोल्टेज असंतुलन, बिजली की विफलता, ओवरटेम्परेचर, आवृत्ति असामान्यता, शॉर्ट सर्किट सुरक्षा, आदि। | |||
| इंस्टॉलेशन तरीका | रैक/दीवार पर चढ़ा हुआ | रैक | |||
| आने वाली रेखा | बैक इनकमिंग （रैक टाइप） （ऊपरी इनकमिंग （वॉल-माउंटेड） | वापस आने वाली रेखा | |||
| सुरक्षा स्तर | IP20 | ||||
विशिष्ट आदर्श:
| मॉडल | ||||
|---|---|---|---|---|

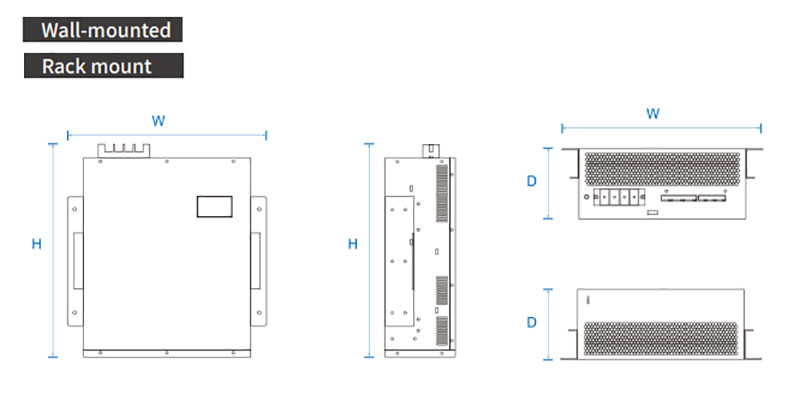

| मॉडल संख्या | रेटेड करंट (ए) | तंत्र वोल्टेज | आयाम (d*w*h) | शीतलन विधि |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 मिमी | मजबूर हवा ठंडा |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 मिमी | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89 मिमी | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190 मिमी | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 मिमी | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 मिमी | |
| GY APF-0.5-100A/4L-R/W | 100 | 500% 20% | 495*675*275 मिमी | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 मिमी | |
