500V दीवार-माउंटेड स्टेटिक VAR जनरेटर
एक विश्वसनीय 500V दीवार-माउंटेड स्टेटिक VAR जनरेटर की आवश्यकता है? Geya उत्कृष्ट परिशुद्धता और दक्षता के साथ उच्च प्रदर्शन समाधान प्रदान करता है। एक अनुकूलित समाधान के लिए, आज हमें अपनी पूछताछ भेजें! हम समय पर समर्थन, कम रखरखाव और असाधारण सेवा प्रदान करते हैं। अपने सिस्टम के प्रदर्शन और उत्पादकता को बढ़ावा देने के लिए अब हमसे संपर्क करें!
500V वॉल-माउंटेड स्टेटिक VAR जनरेटर (SVG) तीन-चरण 500V इलेक्ट्रिकल सिस्टम के लिए डायनामिक रिएक्टिव पावर मुआवजा प्रदान करता है। DSP+CPLD डिजिटल नियंत्रण और उन्नत तीन-स्तरीय टोपोलॉजी का उपयोग करते हुए, SVG सटीक और तेजी से मुआवजा देता है, 10ms के तहत एक पूर्ण प्रतिक्रिया प्राप्त करता है। इसका मॉड्यूलर डिज़ाइन स्केलेबिलिटी का समर्थन करता है, और दीवार-माउंटेड कॉन्फ़िगरेशन मूल्यवान स्थान को बचाता है। यह एसवीजी प्रभावी रूप से आगमनात्मक और कैपेसिटिव रिएक्टिव पावर असंतुलन दोनों को संबोधित करता है, बिजली कारक में सुधार करता है और समग्र प्रणाली स्थिरता को बढ़ाता है। 90kvar की रेटेड क्षमता के साथ, 500V वॉल-माउंटेड स्टेटिक VAR जनरेटर अनुप्रयोगों की मांग के लिए एक मजबूत समाधान प्रदान करता है।
मॉडल विवरण:
| गिदाना | एसवीजी | 0.5 | 90K | / | 4 एल | W |
| उद्यम कोड | स्थैतिक संस्करण जनरेटर | वोल्टेज स्तर 0.5: 500V% 20% |
रेटेड क्षमता (KVAR) 90 तिमाही | 3L: तीन-चरण तीन-तार 4L: तीन-चरण चार-तार |
डब्ल्यू: दीवार-माउंटेड |
विशेषताएँ:
● प्रतिक्रियाशील शक्ति के गतिशील और सटीक मुआवजे को प्राप्त करने के लिए DSP+CPLD सभी डिजिटल कंट्रोल कोर, तीन-स्तरीय टोपोलॉजी तकनीक, उन्नत प्रतिक्रियाशील पावर डिटेक्शन एल्गोरिथ्म और PWM नियंत्रण रणनीति का उपयोग करें।
● मॉड्यूलर डिज़ाइन को अपनाएं, जो कई मॉड्यूल के समानांतर कनेक्शन की सुविधा प्रदान करता है, छोटी जगह लेता है और इसे बनाए रखना आसान है।
● स्वतंत्र वायु नलिकाओं और स्वतंत्र गोदामों का संरचनात्मक डिजाइन उपकरण के स्थिर संचालन को सुनिश्चित करता है।
● आगमनात्मक प्रतिक्रियाशील शक्ति और कैपेसिटिव रिएक्टिव पावर के लिए पूर्ण-श्रेणी के गतिशील मुआवजे को अंजाम दें, और एक ही समय में तीन-चरण असंतुलित समस्या को हल करें।
● लोड के लिए गतिशील प्रतिक्रिया गति मिलीसेकंड स्तर पर है, जो प्रभाव भार की प्रतिक्रियाशील शक्ति के लिए गतिशील और सटीक मुआवजा प्राप्त कर सकती है।
आवेदन:
500V वॉल-माउंटेड स्टेटिक VAR जनरेटर विभिन्न उच्च-वोल्टेज तीन-चरण अनुप्रयोगों में बिजली की गुणवत्ता के अनुकूलन के लिए अच्छी तरह से अनुकूल हैं:
● भारी औद्योगिक सेटिंग्स:वोल्टेज को स्थिर करना और 500V पर संचालित भारी औद्योगिक वातावरण में बिजली कारक में सुधार करना।
● हाई-वोल्टेज मोटर ड्राइव:उच्च-वोल्टेज मोटर्स से प्रतिक्रियाशील बिजली के उतार-चढ़ाव की भरपाई, मोटर दक्षता में सुधार और ऊर्जा की खपत को कम करना।
● 500V बिजली वितरण प्रणाली:500V वितरण नेटवर्क में बिजली की गुणवत्ता और स्थिरता को बढ़ाना।
● नवीकरणीय ऊर्जा एकीकरण (500V):अक्षय ऊर्जा स्रोतों को एकीकृत करने वाले 500V सिस्टम में ग्रिड स्थिरता और बिजली की गुणवत्ता का समर्थन करना।
500V वॉल-माउंटेड स्टेटिक VAR जनरेटर प्रतिक्रियाशील शक्ति के प्रबंधन और 500V तीन-चरण विद्युत प्रणालियों में इष्टतम प्रदर्शन सुनिश्चित करने के लिए एक विश्वसनीय और कुशल समाधान प्रदान करते हैं।
तकनीकी मापदंड:
| 220V श्रृंखला | 380V श्रृंखला | 500V श्रृंखला | 690V श्रृंखला | |||
| ऊंचाई | <2000 मीटर, 2000 मी से ऊपर, GB/T3859.2 के अनुसार, | |||||
| परिवेश का तापमान | -20 ～+50 ℃ | |||||
| सापेक्षिक आर्द्रता | ≤90%, सतह पर कोई संक्षेपण जब मासिक न्यूनतम तापमान 25 ℃ है | |||||
| प्रदूषण स्तर | स्तर III नीचे | |||||
| ऑपरेटिंग वोल्टेज | AC220V% 20% | AC380V% 20% | AC500V ± 20% | AC690V% 20% | ||
| कार्य -आवृत्ति | 50 हर्ट्ज ± 5% | |||||
| रेटेड मुआवजा क्षमता | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| ग्रिड संरचना | एल/एन | 3p3w/3p4w | ||||
| समानांतर में जुड़ी इकाइयों की संख्या | उलझा हुआ | |||||
| समग्र मशीन दक्षता | ≥97% | |||||
| ऑन-ऑफ आवृत्ति | 32kHz | 16khz | 12.8kHz | 12.8kHz | ||
| समारोह चयन | प्रतिक्रियाशील शक्ति | रिएक्टिव पो थे 、 रिएक्टिव पो वेर+असंतुलन | ||||
| प्रतिक्रियाशील बिजली मुआवजा दर | ≥99% | > 95% | ||||
| पूर्ण प्रतिक्रिया समय | <10ms | |||||
| शोर | ≤60DB | ≤60DB | ≤65DB | ≤65DB | ||
| नियंत्रण पद्धति | 2-वे RS485 इंटरफ़ेस (GPRS/WIFI का समर्थन करता है) | |||||
| सुरक्षा | ओवरलोड, सॉफ्टवेयर/हार्डवेयर ओवरक्रेन्ट, ग्रिड ओवरवॉल्टेज और अंडरवोल्टेज, पावर फेल्योर, ओवरटेम्परेचर, फ्रीक्वेंसी असामान्यता सुरक्षा, आदि। | ओवरलोड, सॉफ्टवेयर/हार्डवेयर ओवरक्रेक्ट, ग्रिड ओवरवॉल्टेज और अंडरवॉल्टेज, ग्रिड वोल्टेज असंतुलन, बिजली की विफलता, ओवरटेम्परेचर, फ़्रीक्वेंसी असामान्यता, शॉट सर्किट सुरक्षा, आदि। | ||||
| इंस्टॉलेशन तरीका | रैक/दीवार पर चढ़ा हुआ | रैक | ||||
| आने वाली रेखा | बैक इनकमिंग （रैक टाइप） （ऊपरी इनकमिंग （वॉल-माउंटेड） | वापस आने वाली रेखा | ||||
| सुरक्षा स्तर | IP20 | |||||

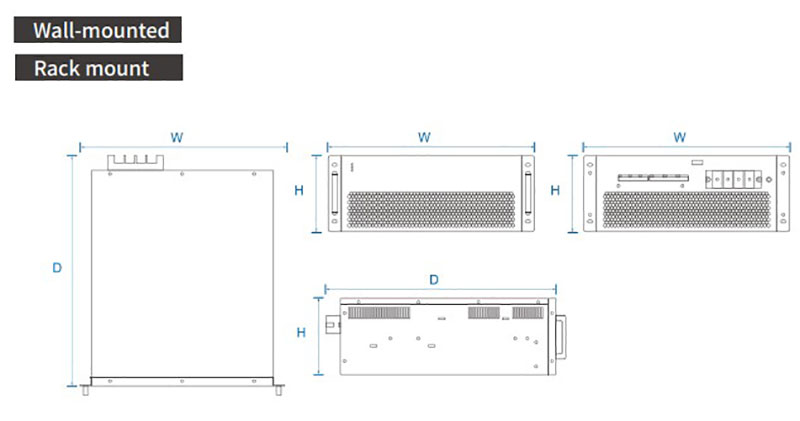

विशिष्ट आदर्श:
| मॉडल | ||||
|---|---|---|---|---|
| मॉडल संख्या | मुआवजा क्षमता | तंत्र वोल्टेज | आयाम (d*w*h) | शीतलन विधि |
| GY SVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160 मिमी | मजबूर हवा ठंडा |
| GY SVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*490*89 मिमी | |
| GY SVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*490*89 मिमी | |
| GY SVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*510*190 मिमी | |
| GY SVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*550*240 मिमी | |
| GY SVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*550*240 मिमी | |
| GY SVG-0.5-90K/4L-R/W | 90 | 500% 20% | 495*675*275 मिमी | |
| GY SVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275 मिमी | |
