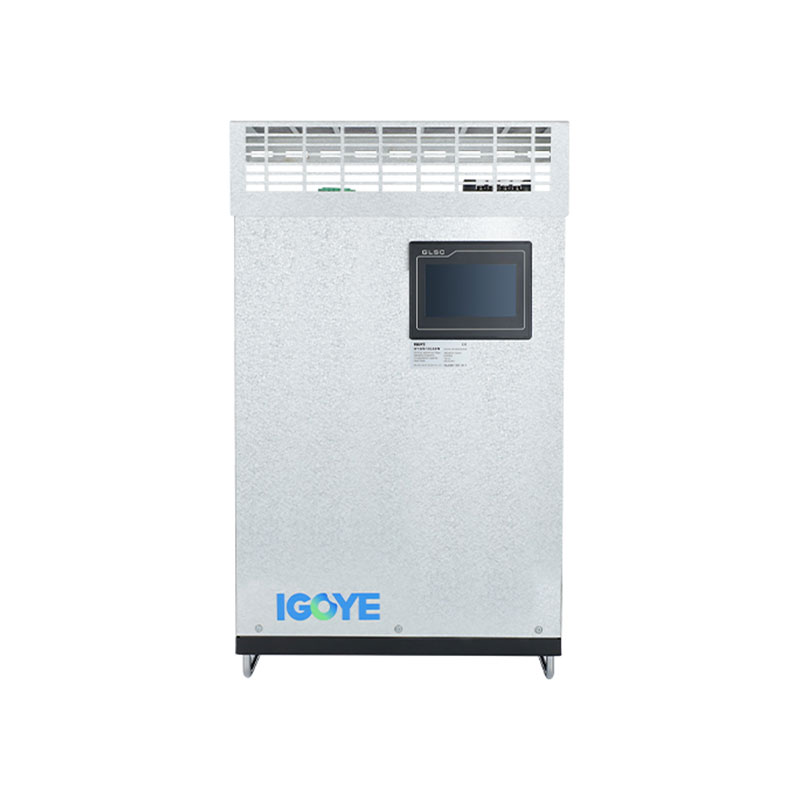

सक्रिय हार्मोनिक फिल्टर के बुनियादी सिद्धांत

सक्रिय हार्मोनिक फ़िल्टरउच्च गति वाले डीएसपी उपकरणों के आधार पर आधुनिक पावर इलेक्ट्रॉनिक्स प्रौद्योगिकी और डिजिटल सिग्नल प्रोसेसिंग तकनीक से बने पावर हार्मोनिक नियंत्रण के लिए नए विशेष उपकरण हैं। इसमें दो मुख्य भाग शामिल हैं: कमांड करंट ऑपरेशन सर्किट और मुआवजा करंट जेनरेशन सर्किट। कमांड करंट ऑपरेशन सर्किट वास्तविक समय में लाइन में करंट की निगरानी करता है, एनालॉग करंट सिग्नल को एक डिजिटल सिग्नल में परिवर्तित करता है, और सिग्नल प्रोसेसिंग के लिए हाई-स्पीड डिजिटल सिग्नल प्रोसेसर (डीएसपी) को भेजता है, हार्मोनिक्स को मौलिक तरंग से अलग करता है, और एक पल्स ऑर्डर को एक पल्स ऑर्डर के रूप में एक ड्राइव पल्स भेजता है। ग्रिड हार्मोनिक करंट के रूप में आयाम और विपरीत ध्रुवीयता और इसे ग्रिड में इंजेक्ट करें, हार्मोनिक करंट की भरपाई या ऑफसेट करना, और सक्रिय रूप से पावर हार्मोनिक्स को समाप्त करना।

तकनीकी लाभ: हरा

दक्षता 97.2%तक पहुंचती है, जो 95%की दक्षता के साथ सक्रिय फिल्टर की तुलना में प्रति वर्ष लगभग 6,500kWh बिजली की बचत करता है

उच्च दक्षता टोपोलॉजी बढ़ाया नियंत्रण एल्गोरिथ्म

सटीक मॉडल के आधार पर थर्मल डिजाइन और संरचनात्मक अनुकूलन

लघुरूपण

वॉल्यूम समान मुख्यधारा के ब्रांडों का केवल 1/6 है, कम जगह ले रहा है

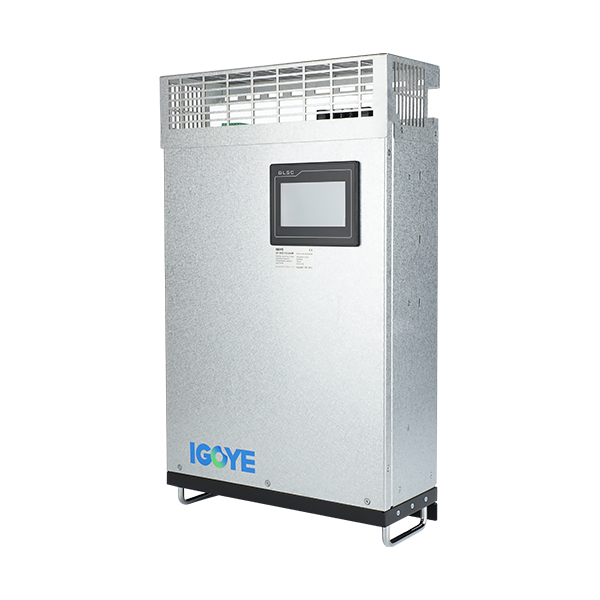

विभिन्न कार्य स्थितियों के लिए अनुकूल, स्थापना नवाचार, दीवार-माउंटेड या रैक-माउंटेड स्थापना कम कच्चे माल का उपयोग करता है और पर्यावरण की रक्षा करता है

बुद्धिमान

निर्दिष्ट हार्मोनिक्स के लिए क्षतिपूर्ति समायोज्य आगमनात्मक और कैपेसिटिव प्रतिक्रियाशील शक्ति मुआवजा मुआवजा प्रणाली असंतुलित लोड स्वचालित पहचान, सिस्टम अनुनाद पूर्ण-कार्य निगरानी प्रणाली का दमन

प्रतिरूपकता

N+1 अतिरेक प्रणाली की विश्वसनीयता में काफी सुधार करता है। उत्पादन लाइन, बेहतर गुणवत्ता आश्वासन। सिस्टम में एकल विफलता बिंदुओं को कम करें। विभिन्न कार्य परिस्थितियों के अनुकूल होने के लिए लचीला समानांतर कनेक्शन।

कार्यात्मक विशेषताएँ

एक ही समय में 2 ~ 50 वें हार्मोनिक्स को फ़िल्टर करें, या मुआवजे के लिए 2 ~ 50 वें के भीतर किसी भी हार्मोनिक्स का चयन करें। प्रतिक्रिया समय 300μs से कम है

3DSP+CPLD पूर्ण डिजिटल नियंत्रण विधि और अंतरराष्ट्रीय स्तर पर प्रसिद्ध ब्रांड हाई-स्पीड IGBT, बंद-लूप नियंत्रण, सटीक हार्मोनिक फ़िल्टरिंग का उपयोग करें
