कैबिनेट-प्रकार उन्नत स्थैतिक संस्करण जनरेटर
कैबिनेट-प्रकार उन्नत स्थैतिक var जनरेटर का परिचय आपकी bussiness आवश्यकताओं के लिए सही समाधान! गतिशील सुधार, <10ms प्रतिक्रिया, मॉड्यूलर डिजाइन। भारी उद्योग, तेल और गैस, खनन और अक्षय ऊर्जा के लिए आदर्श।
कैबिनेट-प्रकार उन्नत स्टेटिक VAR जनरेटर औद्योगिक अनुप्रयोगों के लिए उच्च क्षमता वाले प्रतिक्रियाशील बिजली मुआवजे की पेशकश करते हैं। इन प्रणालियों, मजबूत अलमारियाँ में रखे गए, बिजली कारक के उतार -चढ़ाव के गतिशील और सटीक सुधार प्रदान करते हैं, सिस्टम स्थिरता और दक्षता में सुधार करते हैं। उन्नत डीएसपी+सीपीएलडी डिजिटल नियंत्रण और तीन-स्तरीय टोपोलॉजी तकनीक का उपयोग करते हुए, वे अलग-अलग लोड मांगों को अलग-अलग प्रतिक्रिया समय (<10ms) प्रदान करते हैं। मॉड्यूलर डिज़ाइन कई इकाइयों के समानांतर कनेक्शन के माध्यम से लचीली क्षमता विस्तार को सक्षम करता है। प्रमुख विशेषताओं में मजबूर-हवा शीतलन, व्यापक सुरक्षा सुविधाएँ (ओवरवॉल्टेज, अंडरवोल्टेज, ओवरक्रैक, आदि), और दूरस्थ निगरानी क्षमताएं शामिल हैं। विविध औद्योगिक बिजली प्रणालियों के अनुरूप विभिन्न केवीएआर रेटिंग और वोल्टेज स्तरों में उपलब्ध है।
मॉडल विवरण:
| गिदाना | आज्ञा | 0.4 | 50 | / | 4 एल | C |
| उद्यम कोड | स्थैतिक संस्करण जनरेटर | वोल्टेज स्तर 0.22: 220V 0.4: 380V% 20% 0.5: 500V% 20% 0.69: 690V% 20% |
रेटेड क्षमता (KVAR) 5/15/35/50/75/100kvar | 2 एल: एकल-चरण 3L: तीन-चरण तीन-तार 4L: तीन-चरण चार-तार |
C: केबिंट |
विशेषताएँ:
● प्रतिक्रियाशील शक्ति के गतिशील और सटीक मुआवजे को प्राप्त करने के लिए DSP+CPLD सभी डिजिटल कंट्रोल कोर, तीन-स्तरीय टोपोलॉजी तकनीक, उन्नत प्रतिक्रियाशील पावर डिटेक्शन एल्गोरिथ्म और PWM नियंत्रण रणनीति का उपयोग करें।
● मॉड्यूलर डिज़ाइन को अपनाएं, जो कई मॉड्यूल के समानांतर कनेक्शन की सुविधा प्रदान करता है, छोटी जगह लेता है और इसे बनाए रखना आसान है।
● स्वतंत्र वायु नलिकाओं और स्वतंत्र गोदामों का संरचनात्मक डिजाइन उपकरण के स्थिर संचालन को सुनिश्चित करता है।
● आगमनात्मक प्रतिक्रियाशील शक्ति और कैपेसिटिव रिएक्टिव पावर के लिए पूर्ण-श्रेणी के गतिशील मुआवजे को अंजाम दें, और एक ही समय में तीन-चरण असंतुलित समस्या को हल करें।
● लोड के लिए गतिशील प्रतिक्रिया गति मिलीसेकंड स्तर पर है, जो प्रभाव भार की प्रतिक्रियाशील शक्ति के लिए गतिशील और सटीक मुआवजा प्राप्त कर सकती है।
आवेदन:
कैबिनेट-प्रकार उन्नत स्टेटिक VAR जनरेटर उच्च-शक्ति, स्थिर प्रतिक्रियाशील बिजली मुआवजे की आवश्यकता वाले उद्योगों में आवेदन पाते हैं। सामान्य उपयोग में शामिल हैं:
● भारी उद्योग:स्टील मिलें, सीमेंट प्लांट और अन्य भारी औद्योगिक प्रक्रियाएं बेहतर बिजली की गुणवत्ता और कम ऊर्जा की खपत से लाभान्वित होती हैं।
● तेल और गैस:तेल और गैस निष्कर्षण और प्रसंस्करण वातावरण की मांग में स्थिर शक्ति बनाए रखना।
● खनन संचालन:खनन संचालन के लिए विश्वसनीय बिजली वितरण सुनिश्चित करना, यहां तक कि उतार -चढ़ाव के साथ भी।
● अक्षय ऊर्जा एकीकरण:सौर और पवन ऊर्जा जैसे अक्षय ऊर्जा स्रोतों से बिजली के उतार -चढ़ाव को चौरसाई करना।
● उपयोगिता पावर सिस्टम:बड़े पैमाने पर बिजली वितरण नेटवर्क में ग्रिड स्थिरता और बिजली की गुणवत्ता को बढ़ाना।
कैबिनेट-प्रकार उन्नत स्टेटिक VAR जनरेटर औद्योगिक वातावरण की मांग में बिजली प्रणालियों के अनुकूलन के लिए एक मजबूत और प्रभावी समाधान प्रदान करते हैं।
तकनीकी मापदंड:
| 220V श्रृंखला | 380V श्रृंखला | 500V श्रृंखला | 690V श्रृंखला | |||
| ऊंचाई | <2000 मीटर, 2000 मी से ऊपर, GB/T3859.2 के अनुसार, | |||||
| परिवेश का तापमान | -20 ～+50 ℃ | |||||
| सापेक्षिक आर्द्रता | ≤90%, सतह पर कोई संक्षेपण जब मासिक न्यूनतम तापमान 25 ℃ है | |||||
| प्रदूषण स्तर | स्तर III नीचे | |||||
| ऑपरेटिंग वोल्टेज | AC220V% 20% | AC380V% 20% | AC500V ± 20% | AC690V% 20% | ||
| कार्य -आवृत्ति | 50 हर्ट्ज ± 5% | |||||
| रेटेड मुआवजा क्षमता | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| ग्रिड संरचना | एल/एन | 3p3w/3p4w | ||||
| समानांतर में जुड़ी इकाइयों की संख्या | उलझा हुआ | |||||
| समग्र मशीन दक्षता | ≥97% | |||||
| ऑन-ऑफ आवृत्ति | 32kHz | 16khz | 12.8kHz | 12.8kHz | ||
| समारोह चयन | प्रतिक्रियाशील शक्ति | रिएक्टिव पो थे 、 रिएक्टिव पो वेर+असंतुलन | ||||
| प्रतिक्रियाशील बिजली मुआवजा दर | ≥99% | > 95% | ||||
| पूर्ण प्रतिक्रिया समय | <10ms | |||||
| शोर | ≤60DB | ≤60DB | ≤65DB | ≤65DB | ||
| नियंत्रण पद्धति | 2-वे RS485 इंटरफ़ेस (GPRS/WIFI का समर्थन करता है) | |||||
| सुरक्षा | ओवरलोड, सॉफ्टवेयर/हार्डवेयर ओवरक्रेन्ट, ग्रिड ओवरवॉल्टेज और अंडरवोल्टेज, पावर फेल्योर, ओवरटेम्परेचर, फ्रीक्वेंसी असामान्यता सुरक्षा, आदि। | ओवरलोड, सॉफ्टवेयर/हार्डवेयर ओवरक्रेक्ट, ग्रिड ओवरवॉल्टेज और अंडरवॉल्टेज, ग्रिड वोल्टेज असंतुलन, बिजली की विफलता, ओवरटेम्परेचर, फ़्रीक्वेंसी असामान्यता, शॉट सर्किट सुरक्षा, आदि। | ||||
| इंस्टॉलेशन तरीका | रैक/दीवार पर चढ़ा हुआ | रैक | ||||
| आने वाली रेखा | बैक इनकमिंग （रैक टाइप） （ऊपरी इनकमिंग （वॉल-माउंटेड） | वापस आने वाली रेखा | ||||
| सुरक्षा स्तर | IP20 | |||||
विशिष्ट आदर्श:

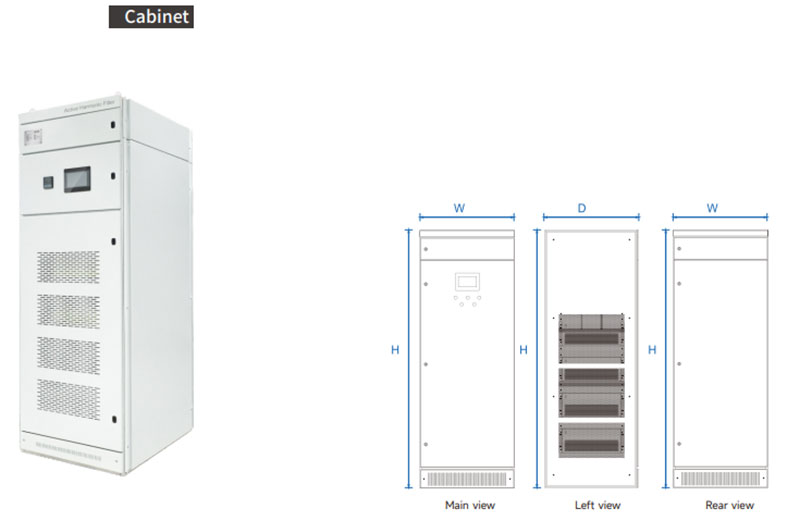

| कैबिनेट युक्ति मॉडल | ||||
|---|---|---|---|---|
| मॉडल संख्या | मुआवजा क्षमता | तंत्र वोल्टेज | आयाम (d*w*h) | शीतलन विधि |
| GY ASVG-0.4-200K/4L-C | 200 | 380 ± 20% | 800*1000*2200 मिमी | मजबूर हवा ठंडा |
| GY ASVG-0.4-250K/4L-C | 250 | 380 ± 20% | 800*1000*2200 मिमी | |
| GY ASVG-0.4-300K/4L-C | 300 | 380 ± 20% | 800*1000*2200 मिमी | |
| GY ASVG-0.4-400K/4L-C | 400 | 380 ± 20% | 800*1000*2200 मिमी | |
| GY ASVG-0.5-270K/4L-C | 270 | 500% 20% | 800*1000*2200 मिमी | |
| GY ASVG-0.69-360K/4L-C | 360 | 690 ± 20% | 800*1000*2200 मिमी | |
