रैक माउंट एडवांस्ड स्टेटिक वेर जनरेटर
गेया रैक माउंट एडवांस्ड स्टेटिक वर जनरेटर डायनामिक रिएक्टिव पावर मुआवजे के लिए एक विश्वसनीय समाधान है। DSP+CPLD नियंत्रण, <10ms प्रतिक्रिया, मॉड्यूलर डिज़ाइन, 220V-690V, 5KVAR-400KVAR। विविध अनुप्रयोगों में बिजली की गुणवत्ता में सुधार करता है।
Geya रैक माउंट एडवांस्ड स्टेटिक VAR जनरेटर (ASVGS) का उत्पादन करता है। ये ASVG गतिशील प्रतिक्रियाशील शक्ति मुआवजा प्रदान करते हैं। इससे बिजली की गुणवत्ता में सुधार होता है। वे DSP और CPLD तकनीक का उपयोग करते हैं। यह सटीक नियंत्रण और तेजी से प्रतिक्रिया सुनिश्चित करता है। प्रतिक्रिया समय 10ms से कम है। यह ओवरकंपेन्सेशन और अंडरकोम्पेन्सेशन समस्याओं को रोकता है। मॉड्यूलर डिज़ाइन समानांतर कनेक्शन की अनुमति देता है। कई इकाइयों को जोड़ने से क्षमता बढ़ जाती है। Geya विभिन्न मॉडल प्रदान करता है। मॉडल विभिन्न वोल्टेज और क्षमताओं को कवर करते हैं। वोल्टेज में 220V, 380V, 500V और 690V शामिल हैं। क्षमता 5kvar से 400kvar तक होती है। प्रमुख विशेषताओं में रैक माउंटिंग, मजबूर एयर कूलिंग और विभिन्न सुरक्षा सुविधाएँ शामिल हैं।
मॉडल विवरण:
| गिदाना | आज्ञा | 0.4 | 50 | / | 4 एल | R |
| उद्यम कोड | स्थैतिक संस्करण जनरेटर | वोल्टेज स्तर 0.22: 220V 0.4: 380V% 20% 0.5: 500V% 20% 0.69: 690V% 20% |
रेटेड क्षमता (KVAR) 5/15/35/50/75/100kvar | 2 एल: एकल-चरण 3L: तीन-चरण तीन-तार 4L: तीन-चरण चार-तार |
R: रैक माउंट |
विशेषताएँ:
● प्रतिक्रियाशील शक्ति के गतिशील और सटीक मुआवजे को प्राप्त करने के लिए DSP+CPLD सभी डिजिटल कंट्रोल कोर, तीन-स्तरीय टोपोलॉजी तकनीक, उन्नत प्रतिक्रियाशील पावर डिटेक्शन एल्गोरिथ्म और PWM नियंत्रण रणनीति का उपयोग करें।
● मॉड्यूलर डिज़ाइन को अपनाएं, जो कई मॉड्यूल के समानांतर कनेक्शन की सुविधा प्रदान करता है, छोटी जगह लेता है और इसे बनाए रखना आसान है।
● स्वतंत्र वायु नलिकाओं और स्वतंत्र गोदामों का संरचनात्मक डिजाइन उपकरण के स्थिर संचालन को सुनिश्चित करता है।
● आगमनात्मक प्रतिक्रियाशील शक्ति और कैपेसिटिव रिएक्टिव पावर के लिए पूर्ण-श्रेणी के गतिशील मुआवजे को अंजाम दें, और एक ही समय में तीन-चरण असंतुलित समस्या को हल करें।
● लोड के लिए गतिशील प्रतिक्रिया गति मिलीसेकंड स्तर पर है, जो प्रभाव भार की प्रतिक्रियाशील शक्ति के लिए गतिशील और सटीक मुआवजा प्राप्त कर सकती है।
आवेदन:
रैक माउंट एडवांस्ड स्टेटिक वर जनरेटर में विविध अनुप्रयोग हैं। वे विभिन्न उद्योगों के अनुरूप हैं। इसमे शामिल है:
● आवासीय बिजली वितरण
● जल उपचार
● अक्षय ऊर्जा (फोटोवोल्टिक)
● रासायनिक प्रसंस्करण
● तेल और गैस
● धातु विज्ञान
● खनन
● मोटर वाहन निर्माण
ये ASVG बिजली की गुणवत्ता को बढ़ाते हैं। वे प्रतिक्रियाशील बिजली के उतार -चढ़ाव की भरपाई करते हैं। यह सिस्टम स्थिरता और दक्षता में सुधार करता है।
तकनीकी मापदंड:
| 220V श्रृंखला | 380V श्रृंखला | 500V श्रृंखला | 690V श्रृंखला | |||
| ऊंचाई | <2000 मीटर, 2000 मी से ऊपर, GB/T3859.2 के अनुसार, | |||||
| परिवेश का तापमान | -20 ～+50 ℃ | |||||
| सापेक्षिक आर्द्रता | ≤90%, सतह पर कोई संक्षेपण जब मासिक न्यूनतम तापमान 25 ℃ है | |||||
| प्रदूषण स्तर | स्तर III नीचे | |||||
| ऑपरेटिंग वोल्टेज | AC220V% 20% | AC380V% 20% | AC500V ± 20% | AC690V% 20% | ||
| कार्य -आवृत्ति | 50 हर्ट्ज ± 5% | |||||
| रेटेड मुआवजा क्षमता | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| ग्रिड संरचना | एल/एन | 3p3w/3p4w | ||||
| समानांतर में जुड़ी इकाइयों की संख्या | उलझा हुआ | |||||
| समग्र मशीन दक्षता | ≥97% | |||||
| ऑन-ऑफ आवृत्ति | 32kHz | 16khz | 12.8kHz | 12.8kHz | ||
| समारोह चयन | प्रतिक्रियाशील शक्ति | रिएक्टिव पो थे 、 रिएक्टिव पो वेर+असंतुलन | ||||
| प्रतिक्रियाशील बिजली मुआवजा दर | ≥99% | > 95% | ||||
| पूर्ण प्रतिक्रिया समय | <10ms | |||||
| शोर | ≤60DB | ≤60DB | ≤65DB | ≤65DB | ||
| नियंत्रण पद्धति | 2-वे RS485 इंटरफ़ेस (GPRS/WIFI का समर्थन करता है) | |||||
| सुरक्षा | ओवरलोड, सॉफ्टवेयर/हार्डवेयर ओवरक्रेन्ट, ग्रिड ओवरवॉल्टेज और अंडरवोल्टेज, पावर फेल्योर, ओवरटेम्परेचर, फ्रीक्वेंसी असामान्यता सुरक्षा, आदि। | ओवरलोड, सॉफ्टवेयर/हार्डवेयर ओवरक्रेक्ट, ग्रिड ओवरवॉल्टेज और अंडरवॉल्टेज, ग्रिड वोल्टेज असंतुलन, बिजली की विफलता, ओवरटेम्परेचर, फ़्रीक्वेंसी असामान्यता, शॉट सर्किट सुरक्षा, आदि। | ||||
| इंस्टॉलेशन तरीका | रैक/दीवार पर चढ़ा हुआ | रैक | ||||
| आने वाली रेखा | बैक इनकमिंग （रैक टाइप） （ऊपरी इनकमिंग （वॉल-माउंटेड） | वापस आने वाली रेखा | ||||
| सुरक्षा स्तर | IP20 | |||||

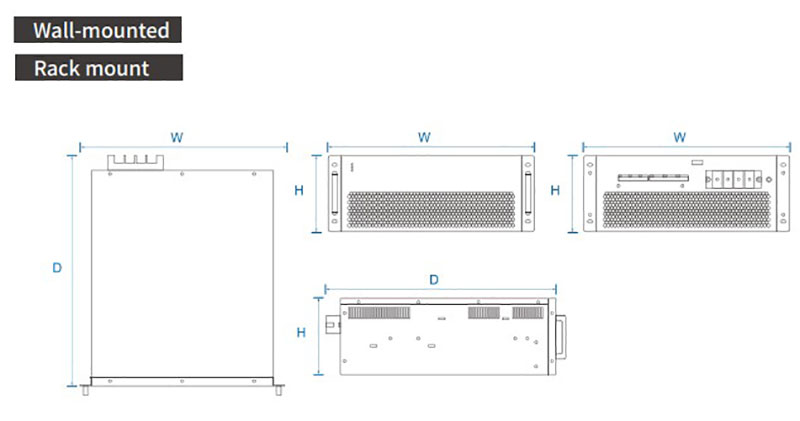

विशिष्ट आदर्श:
| मॉडल | ||||
|---|---|---|---|---|
| मॉडल संख्या | मुआवजा क्षमता | तंत्र वोल्टेज | आयाम (d*w*h) | शीतलन विधि |
| GY ASVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160 मिमी | मजबूर हवा ठंडा |
| GY ASVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*520*89 मिमी | |
| GY ASVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*520*89 मिमी | |
| GY ASVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*540*190 मिमी | |
| GY ASVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*580*240 मिमी | |
| GY ASVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*580*240 मिमी | |
| GY ASVG-0.5-90K/4L-R/W | 90 | 500% 20% | 495*675*275 मिमी | |
| GY ASVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275 मिमी | |
